• AMP

•

•


•

• Heavy Duty Sealed Connector Series

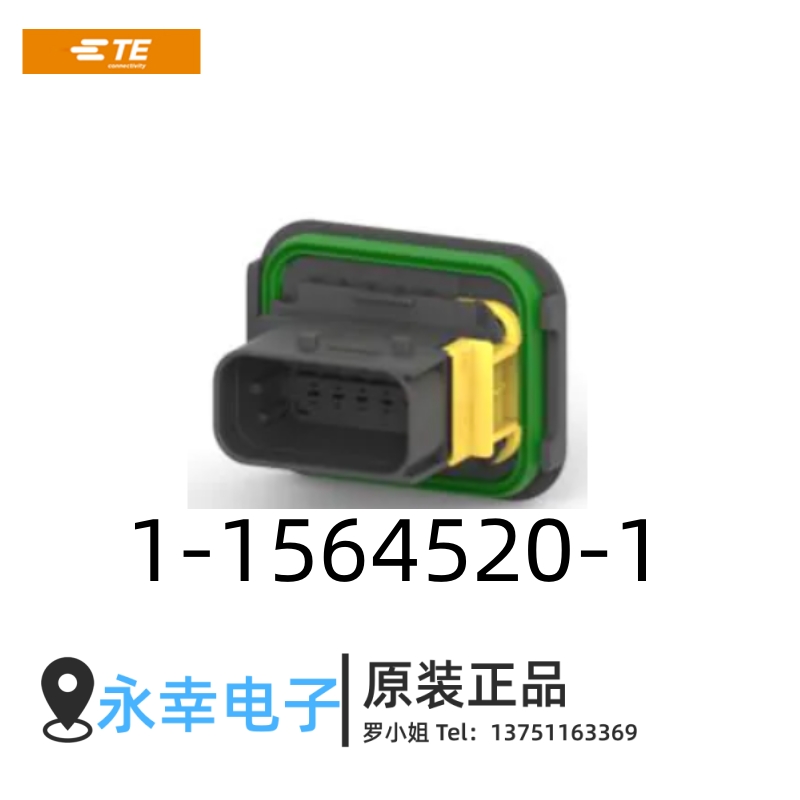

• TE 内部编号 1-1564520-1

• TE 内部产品描述 12POS,TAB 1.6X0.6,TAB HSG,ASSY

• 所有 重载密封系列连接器塑壳 (204)

• 连接器和壳体类型 : 公端子护套

• 对接公端宽度 : 1.6 mm [ .063 in ]

• 连接器系统 : 线到线

• 位数 : 12

• 中心线（间距） : 4 mm [ .157 in ]

产品类型特性

• 连接器形状 : 矩形

• 连接器和壳体类型 : 公端子护套

• 连接器系统 : 线到线

• 可密封 : 是

• 混合型连接器 : 否

• 主要锁定特性 : 端子上

结构特性

• 位数 : 12

• 行数 : 2

电气特征

• 工作电压 (VDC): 60

• 标称电压架构 (V): 12, 24, 42, 60

主体特性

• 出线角度 : 180°

• 主要产品颜色 : 黑色

• 连接器和键控代码 : A

接触件特性

• 端子类型 : 公端

• 端子大小 : 1.6mm

• 对接公端宽度 : 1.6 mm [ .063 in ]

• 端子额定电流（最大值） (A): 20

机械附件

• 接合对准 : 带有

• 接合对准类型 : 键控

• 应力消除 : 按附件添加

• 连接器安装类型 : 面板安装

• 端子位置保证 : 是

壳体特性

• 外壳材料 : PBT GF

• 中心线（间距） : 4 mm [ .157 in ]

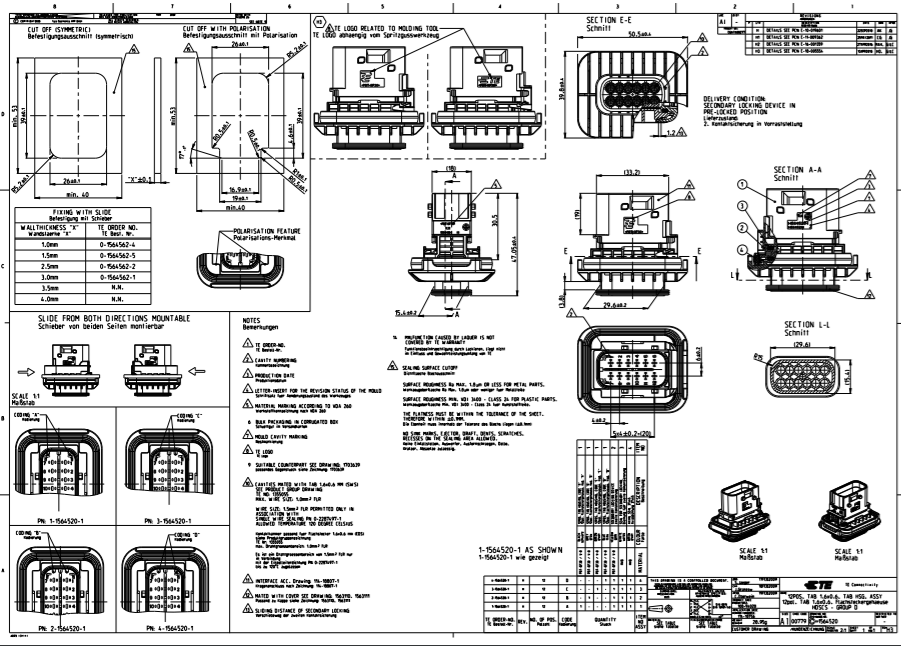

尺寸

• 行间距 : 6.9 mm [ .272 in ]

• 产品长度 : 50.5 mm [ 1.988 in ]

• 产品宽度 : 47.05 mm [ 1.852 in ]

• 连接器高度 : 39.8 mm [ 1.567 in ]

使用环境

• 工作温度（最大值） (°C): 70, 80, 85, 90, 100, 105, 110, 120, 125, 130, 140

• 工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284

• 工作温度范围 : -40 – 140 °C [ -40 – 284 °F ]

操作/应用

• 电路应用 : Signal

行业标准

• UL 阻燃性等级 : UL 94V-0

• 保护等级 : IP67

包装特性

• 封装方法 : Box

• 封装数量 : 220

其他

• 能够保证连接器位置 : 否

• 可维修 : 是
