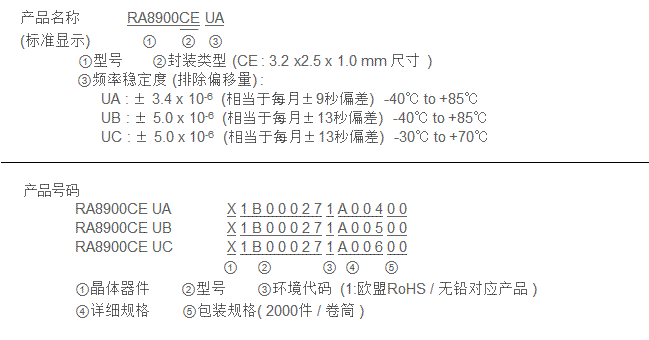

RA8900CE 车载用: 内置DTCXO, 高精度, 内置电源切换
I2C-Bus接口的实时时钟模块
内置32.768kHz晶体单元
(频率精度调整完毕)和DTCXO
接口类型
:I2C-Bus 接口(400kHz)
工作电压范围
:2.5V ~ 5.5V
温度补偿电压
:2.0V ~ 5.5V
计时（保持）电压范围
:1.6V ~ 5.5V
可选择输出频率为32.768 kHz, 1024 Hz, 或 1Hz.
不同的功能包括全日历,报警器,定时器,温度传感器
依据AEC-Q200
概览
高精度
UA ± 3.4 x 10-6 / -40 °C to +85 °C ( 相当于每月 ±9 秒偏差 )
UB ± 5.0 x 10-6 / -40 °C to +85 °C ( 相当于每月 ±13 秒偏差 )
UC ± 5.0 x 10-6 / -30 °C to +70 °C ( 相当于每月 ±13 秒偏差 )
32.768 kHz 频率输出功能
FOUT 引脚输出 (CMOS 输出), CL=30 pF
可选择输出频率为32.768 kHz, 1024 Hz, 或 1 Hz.
电源切换功能
当 VDD 值下降，内部源被切换到 VBAT.
非常小的漏电流
定时器功能
警报器功能
温度传感器功能
规格（特征）
请参考"Application Manual"章节内容，以获取更多详细信息。
电气特征
| 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
|---|
| 电源电压 | VDD | 接口动作 | 2.5 | 3.0 | 5.5 | V |
| 温度补偿电压 | VTEM | 温度补偿动作 | 2.0 | 3.0 | 5.5 | V |
| 计时器电压 | VCLK | 内部计时动作 | 1.6 | 3.0 | 5.5 | V |
| 工作温度 | TOPR | 无凝结 | -40 | +25 | +85 | °C |
| 频率精度 | Δ f/f | UA | Ta=-40°C~+85°C
| ±3.4 *1 | x10-6 |
| UB | Ta=-40°C~+85°C
| ±5.0 *2 |
| UC | Ta=-30°C~+70°C |
| 功耗（1） | lDD1 | fSCL=0Hz, /INT=VDD,
FOE =GND
VDD=VBAT
FOUT: 输出OFF
温度补偿间隔 2.0 s | VDD=5V | - | 0.72 | 1.5 | µA |
| 功耗（2） | lDD2 | VDD=3V | - | 0.70 | 1.4 |
*1) 相当于每月 ±9 秒偏差 *2) 相当于每月 ±13 秒偏差

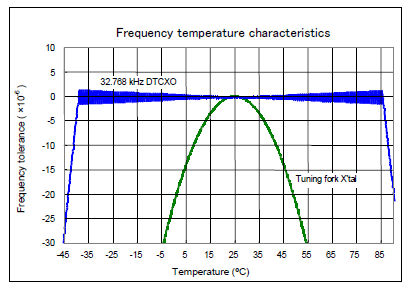

32.768 kHz-DTCXO Frequency temperature characteristics (Example)
引脚功能定义
| 信号名称 | 输入
输出 | 功能 |
|---|
| T1(CE) | 输入 | 生产商用于进行测试 （请勿进行外部连接） |
| SCL | 输入 | 串行时钟输入引脚 |
| FOUT | 输出 | 引脚输出参考时钟信号 ( CMOS 输出 ) |
| VBAT | - | 电池供电（这个Pin 切换供电到备份电池） |
| VDD | - | 连接到电源正极 |
| FOE | 输入 | 用于 FOUT 输出控制的输入引脚 |
| / INT | 输出 | 中断输出 (N-ch 开漏) |
| GND | - | 接地 |
| T2(VPP) | - | 生产商用于进行测试 （请勿进行外部连接） |
| SDA | 双向 | 数据输入/输出引脚 |

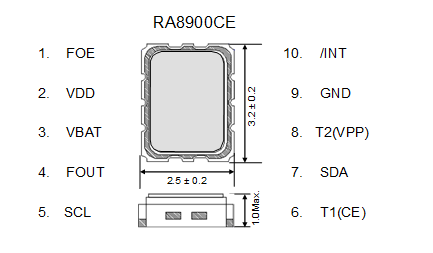

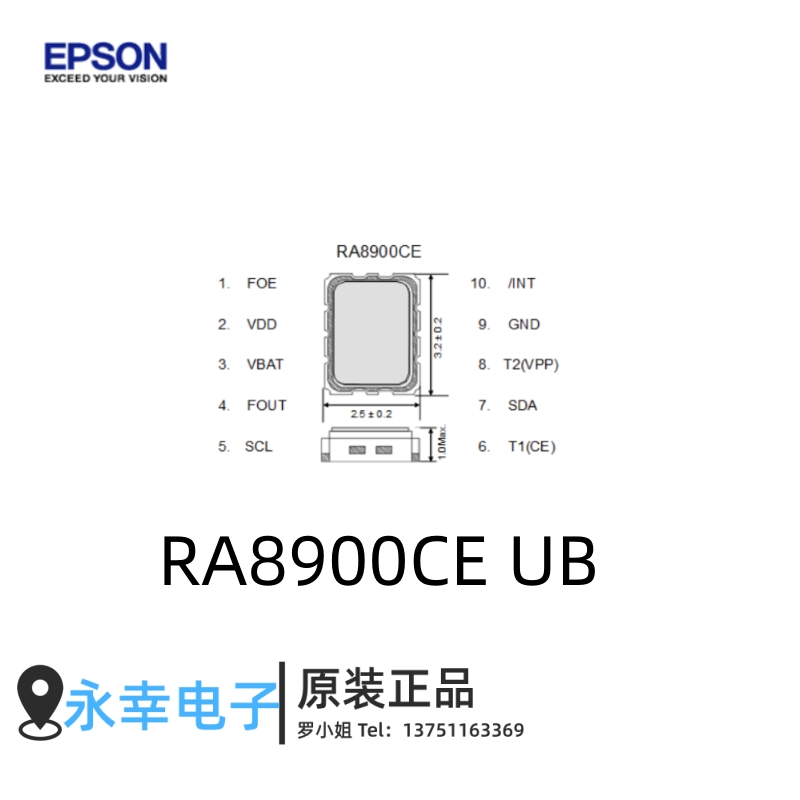

引脚连接 / 外部尺寸规格
(单位: mm)
推荐焊盘尺寸
(单位: mm)
为了维持稳定运行，在接近晶体产品的电源输入端处（在VDD-GND之间）添加一个0.1μF的去耦电容。
