产品展示

Product

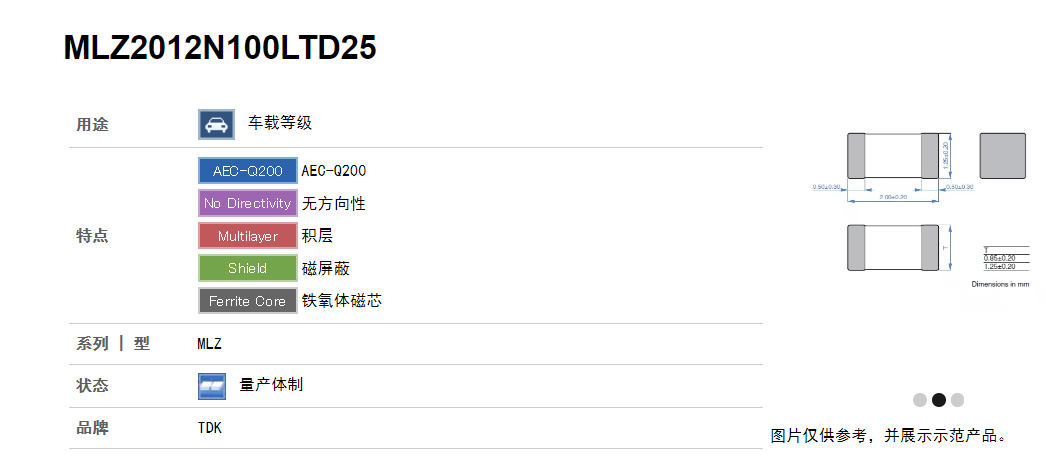

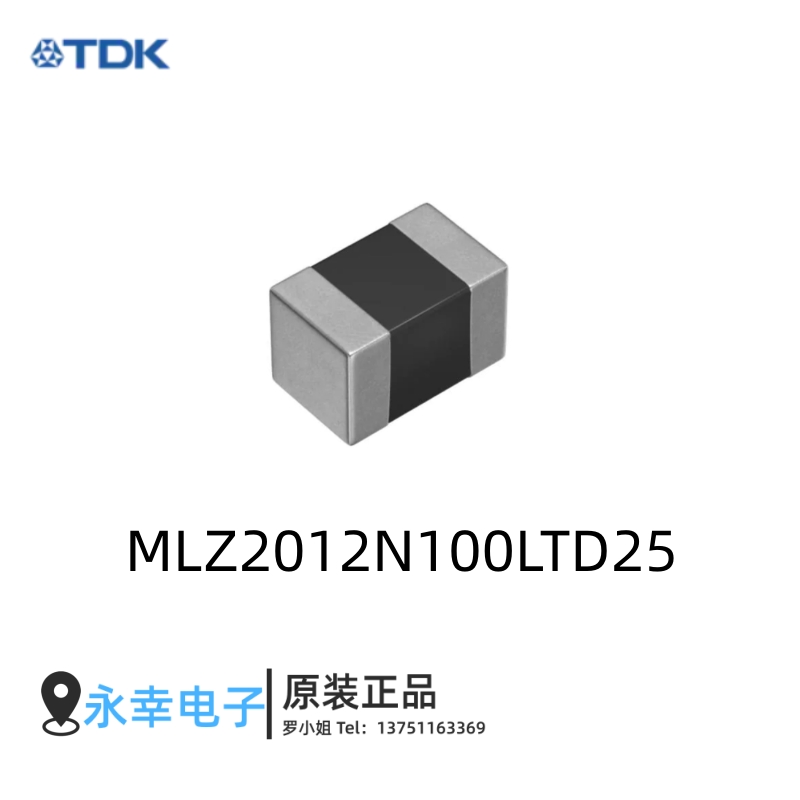

MLZ2012N100LTD25
型号：MLZ2012N100LTD25
封装：0805
品牌：TDK
SPQ：2000个/圆盘
联系人：罗小姐
TEL：13751163369
QQ：3498460862
  • 详细资料


属性参数值
商品目录功率电感
电感值10uH
精度±20%
额定电流110mA
直流电阻(DCR)300mΩ










尺寸

长度(L)

  • 2.00mm ±0.20mm

宽度(W)

  • 1.25mm ±0.20mm

厚度 | 高低

  • 1.25mm ±0.20mm

推荐焊盘布局(A)

  • 0.80mm Nom.

推荐焊盘布局(B)

  • 1.00mm Nom.

推荐焊盘布局(C)

  • 1.20mm Nom.

电气特性

电感

  • 10μH ±20% at 2MHz

额定电流(基于L变化) [Typ.]


额定电流(基于L变化) [Max.]

  • 110mA (50% Down)

额定电流(基于温度上升) [Typ.]

  • 500mA (20°C Rise)

额定电流(基于温度上升) [Max.]


直流电阻 [Typ.]

  • 300mΩ

直流电阻 [Max.]

  • 390mΩ

额定电压 [Max.]


自我共振频率 [Min.]


自我共振频率 [Typ.]


Q [Min.]



Q [Typ.]



其他

使用温度范围(包括自我温度上升)

  • -55～125°C

焊接方法

  • 回流

  • 烙铁焊接

AEC-Q200

  • YES

包装形式

  • 塑封编带 (180mm卷筒)

包装个数

  • 2000pcs

重量

  • 0.014g
