Molex现提供紧凑型 USB Type-C 连接器的扩展系列产品，可支持高达 5.0安培的电流和10Gbps的信号速率，为消费类设备、工业和物联网设备以及其它高速 I/O应用设备提供防水且坚固可靠的连接。
特色优势
防水型USB TYPE-C连接器

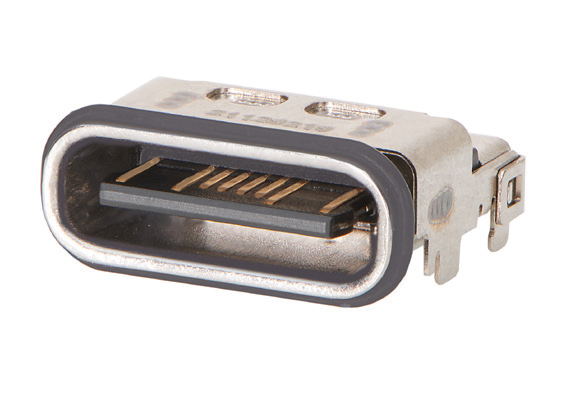

▲USB 2.0 Type-C、顶部安装插座、防水、16 针 (203615系列)
IPX8 防护等级
提供防尘和防水保护
拥有USB证书
可提供TID 编号

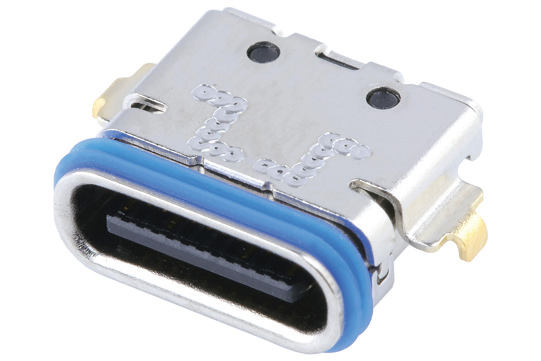

▲USB 3.2 第2代 Type-C，中间安装插座，防水，24 针（221632 系列）
IPX7防护等级
提供防尘和防水保护
单排表面贴装焊针设计
• 结构紧凑
• 实现轻松测试并提高安装良率
• 允许在表面贴装引脚上轻松补焊

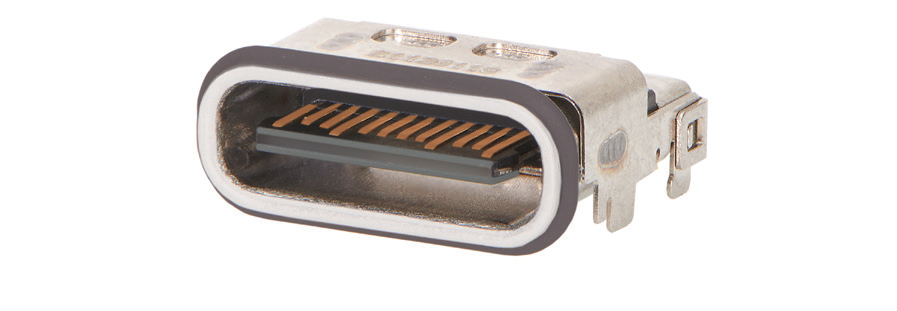

▲USB 3.2 第2代 Type-C、顶部安装插座、防水、24 针（217804 系列）
可连接5.0安培/100瓦电源电路
支持快速充电
液体硅橡胶（LSR）注塑成型密封圈
• 方便设备组装
• 提供出色的耐温和耐候性
• 通过密封环带保持与连接器的密封
IPX5防护等级
提供防尘和防水保护
▲USB 3.2 第1代 Type-C，中间安装插座，防水，24 针
（202410 系列）

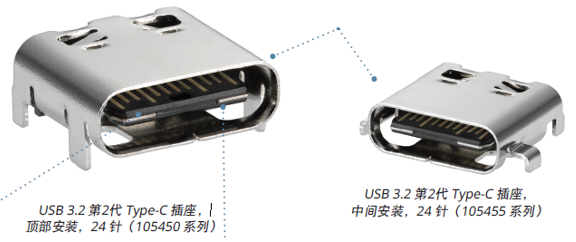

USB 3.2 第2代 TYPE-C连接器
能够连接5.0安培/100瓦功率电路和高达 10 Gbps速率的数据电路
实现快速充电和高速数据传输
金属外框，带长支架
可牢固连接印刷电路板，坚固耐用
中间板采用“舌型”设计
有助于确保连接器的高可靠性，同时防止误操作造成连接器损坏
插头外壳与塑壳之间采用聚酯薄膜
充分防止插接期间出现电气短路现象
插头采用一体式金属壳
可轻松辨识该连接电缆，并把其与非Type-C 型USB电缆区分
插座塑壳采用高温尼龙嵌件成型
增加了连接器强度，减少中间板和端子之间短路的可能性
立式、顶部安装和中间安装USB 3.2 第2 代Type-c 插座
有助于进行灵活设计
采用灵活的高度和工装设计
最大限度降低成本并缩短生产换型时间，满足客户对不同高度的要求
四止挡设计
可以防止插头过度插入而造成外壳和焊尾分离
外壳中有4个凸耳，中间板有两个凸耳
提供稳健的印刷电路板安装设计

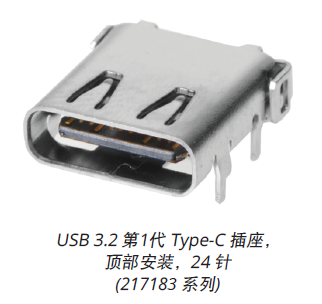

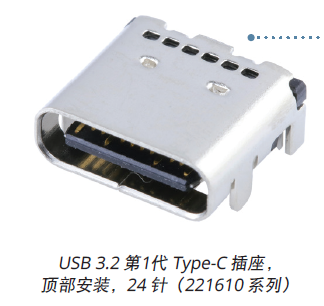

USB 3.2 第1代 TYPE-C连接器
可连接5.0安培/100瓦的功率电路和高达 5 Gbps 速率的数据电路
实现快速充电和高速数据传输
金属外壳
使连接器坚固耐用
混合焊接设计
• 便于在锡膏失效的情况下进行返工
• 简化表面贴装引脚上的补充焊接
结构短小
适用于空间有限的设备
印刷电路板安装设计
允许设备卧入
长尺寸结构
适用于需要长尺寸Type-C连接器的设备
坚固的底脚设计
可强力抓握印刷电路板
弹簧壳摩擦设计
对配力大
支座设计
在表面贴装回流焊过程中平衡连接器
薄型设计
节省空间并与印刷电路板输入线位置对齐

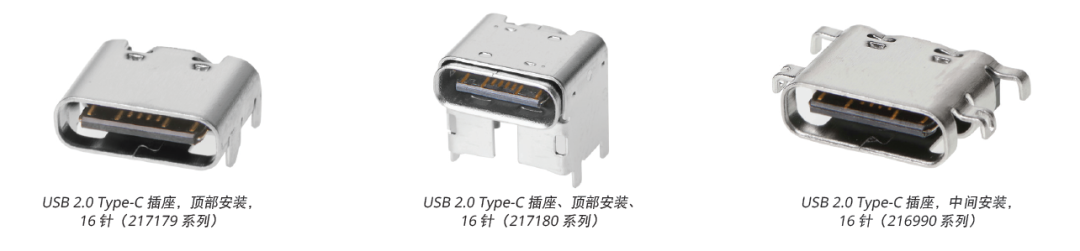

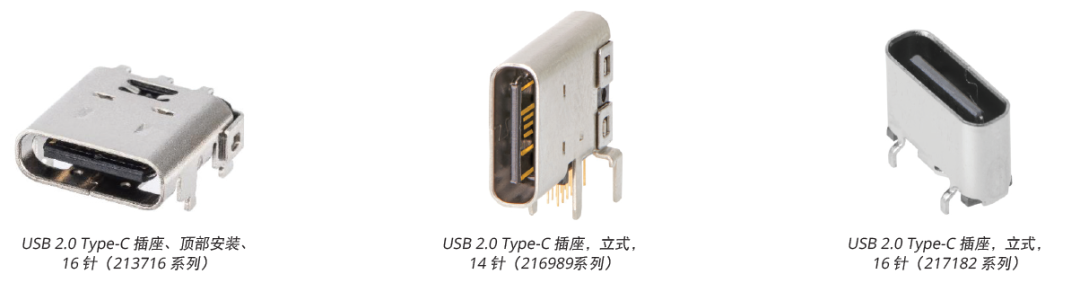

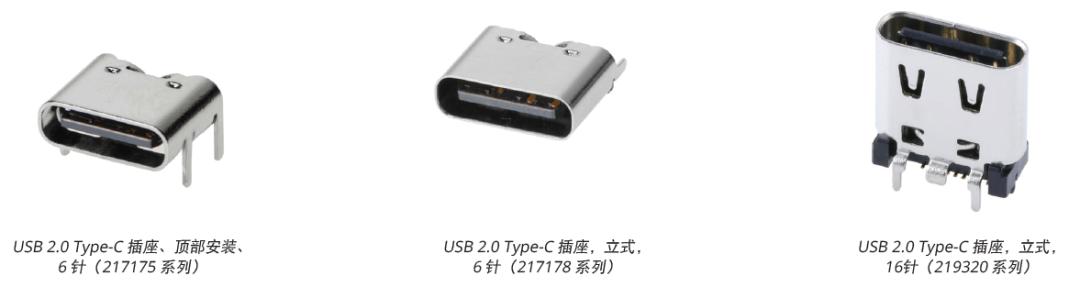

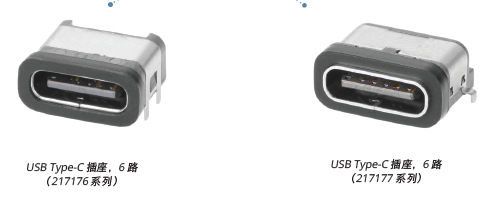

USB 2.0 TYPE-C连接器
可连接5.0安培/100瓦的功率电路和高达 5 Gbps 速率的数据电路
实现快速充电和高速数据传输
高中心高度
可以对齐中心线位置较高的设备
薄型设计
可以对齐中心线位置较低的设备
通孔焊尾
适用于不同的焊接工艺并提供牢固的印刷电路板连接
紧凑型设计
节省印刷电路板空间
较短尺寸设计
适用于需要较短尺寸Type-C连接器的设备
更长的引线设计
适用于不同厚度的印刷电路板，提供稳定的印刷电路板连接
薄型设计
节省空间并简化焊点布局
短尺寸设计
适用于需要短尺寸Type-C连接器的设备
市场和应用场合
消费类产品
电子表
智能手机/无线充电器
移动电源
个人电脑/笔记本电脑
电视机
视频游戏机
显卡
AR/VR（增强现实/虚拟现实）设备
航空
机上娱乐系统
医疗
血糖仪
电子吸入器
工业和商用领域
身份门锁系统
示波器
投影仪
POS收银台
汽车
汽车信息娱乐系统
导航设备
互联家居
智能家居系统

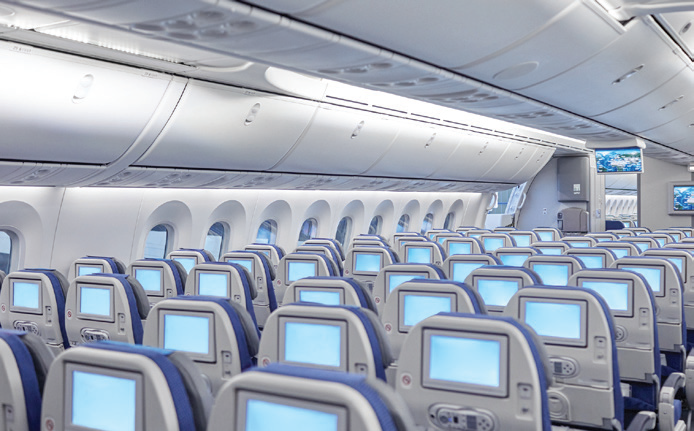

▲机上娱乐系统
▲电子手表
规格参数
参考信息
包装：卷带包装
UL 文件编号：不适用
CSA 文件编号：不适用
对配器件：系列 218847* 或 105444*
所用端子材质：铜合金
设计计量单位：毫米
是否符合RoHS（有害物质限制指令）：是
是否无卤素：是
机械参数
接点对外壳的抓握力：嵌件成型类型
对印刷电路板的插入力：零插入力
对配力：5 至 20牛
拔脱力：8至20牛（1至30次插拔）；6 至 20牛（10,000 次插拔后）。
可插拔次数（最小值）：10000 次
电气参数
V电压（最大值）：30伏直流
电流（最大值）：3.0安培-217175/217176/217177/217178；6.0安培-202410，5.0安培-其它。
接触电阻（最大值）：30毫欧（初始值）， 10 毫欧（测试后）-213716；40毫欧（初始值），10 毫欧（测试后）-202410；40毫欧（初始值），50 毫欧（测试后）-其它。
绝缘耐压：500伏交流电-202410；100伏交流 – 其它。
绝缘电阻（最小值）：1000 兆欧（初始值）、100兆欧（测试后）-202410；100 兆欧 – 其它。
物理参数
外壳：塑料和不锈钢 LCP -105444/217176/217177/217182/228847；
尼龙-其它。
接点：铜合金
电镀：
接点部位 —最小厚度为0.75 微米的镀金，下层镀镍 -105450/105455/201267/205714/204711/202410/203615/217804/221632；镀薄金最小厚度为0.025 微米的镀金，下层镀镍- 其它
焊尾部位 —
最小厚度为 3.05 微米的哑锡电镀 -105444;
最小厚度为 0.05 微米的镀金-105450/105455/201267/204711/213083/213716/217804/
203615；最小厚度为 0.025 微米的镀金- 其它。
印刷电路板厚度：参见产品图纸
工作温度：-30 至 +85摄氏度 - 105450/105455/201267/
105444/204711/213716/218847；-40 至 +85摄氏度 - 其它。

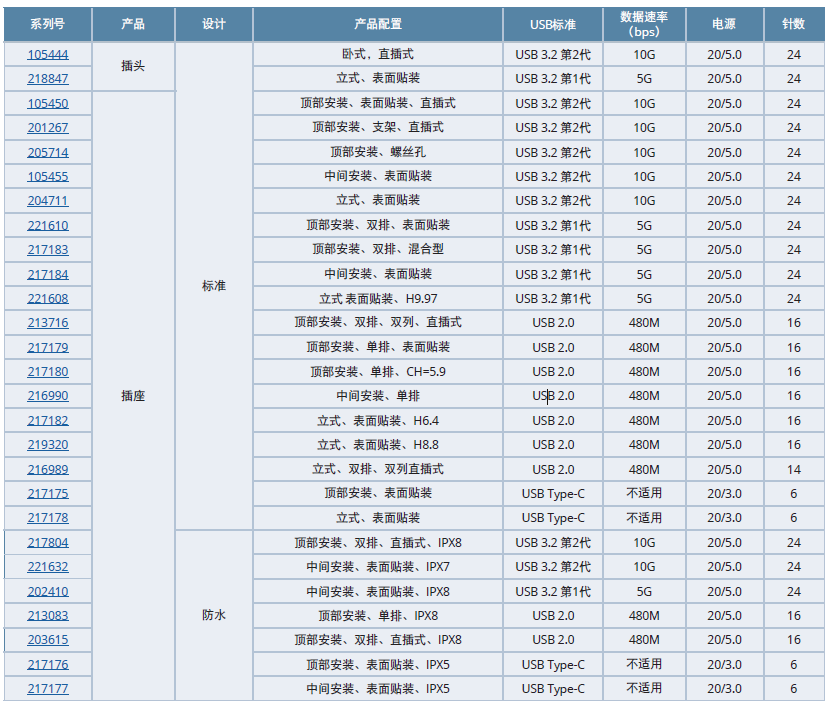

订购信息
